Mit dem Java-Update-Release Java SE 6 update 10 kann ein neues Look And Feel genutzt werden. Das Nimbus Look And Feel basiert auf Synth Look And Feel und kann mit Hilfe der Anweisung
UIManager.setLookAndFeel("
com.sun.java.swing.plaf.nimbus.NimbusLookAndFeel
");genutzt werden. Die folgenden drei Screenshots zeigen der Reihe nach die Swing Look And Feels: Metal, Nimbus, Windows.
Metal (Ocean) Look And Feel
Nimbus Look And Feel
Windows Look And Feel
Auf den SDK-Milestone M3-RC37a vom 14.12.2007 folgt nun SDK-M5-RC14. Das neue Android-Upgrade beinhaltet Änderungen der Developer-Tools und der Android-API (siehe RELEASENOTES und API-Änderungen). Es gibt u.a. einige Neuerungen für Manifest-Dateien (AndroidManifest.xml). Z.B.
vorher (M3-RC37a):
<intent-filter>
<action android:value="android.intent.action.INSERT"/>
<category android:value=
"android.intent.category.DEFAULT"/>
<type android:value=
"vnd.android.cursor.dir/vnd.google.note"/>
</intent-filter>
nachher (M5-RC14):
<intent-filter>
<action android:name="android.intent.action.INSERT"/>
<category android:name=
"android.intent.category.DEFAULT"/>
<data android:mimeType=
"vnd.android.cursor.dir/vnd.google.note"/>
</intent-filter>Auch wird innerhalb von XML-Layoutdateien das Attribut id durch android:id ersetzt.
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
xmlns:android="http://schemas.android.com/apk/res/android"
android:id=id="@+id/layout"
android:orientation="horizontal"
android:layout_width="fill_parent"
android:layout_height="fill_parent">
<Button android:id="@+id/button"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="Button1"/>
...
</LinearLayout>Die SDK-Upgrade-Prozedur wird auf der Seite Upgrading the SDK beschrieben.
Die Da Vinci Machine ist eine neue virtuelle Maschine!? Schaut man sich im Netz ein wenig um, fällt sofort der Untertitel "a multilingual renaissance for the Java Virtual Machine architecture" auf.
(Quelle: Wikipedia-Bild, public domain)
Sun Microsystems arbeitet an einer Weiterentwicklung der bekannten virtuellen Java-Maschine (JVM). Die JVM ist speziell auf die Programmiersprache Java zugeschnitten. Im Gegensatz dazu soll die Da Vinci VM sowohl Java als auch andere Sprachen besser unterstützen. Dabei sollen vor allem dynamische Sprachen mit der gleichen Effizienz wie die Programmiersprache Java selbst abgearbeitet werden können (zum derzeitigen Zeitpunkt gibt es eine Vielzahl von Programmiersprachen für die virtuelle Java-Maschine: http://robert-tolksdorf.de/vmlanguages.html).
Programmiersprachen wie z.B. Ruby, Perl oder Python werden als Skriptsprachen oder auch dynamische Sprachen bezeichnet. Stichworte sind hier "Static Typing" und "Dynamic Typing". Bei dynamischen Programmiersprachen erfolgt z.B. das Type Checking während der Laufzeit (Late Binding). Die derzeitige virtuelle Java-Maschine besitzt keine built-in-Unterstützung für "Dynamic Typing".
Fazit der JVM-Weiterentwicklung: Die Da Vinci Machine als universelle und effiziente VM, sowohl für Java als auch für zusätzliche Programmiersprachen.
Unter der Adresse droiddraw.org wird ein Applet zur Verfügung gestellt, mit dem online grafische Benutzeroberflächen (GUIs) für einen Android-Screen erstellt werden können.
DroidDraw ist in drei Bereich unterteilt. Auf der linken Seite ist ein Display des Android-Emulators dargestellt in dem per Drag and Drop einzelne grafische Elemente (Widgets) platziert werden können. Über der Display-Box kann das Grundlayout der Anzeige, z.B. LinearLayout, ausgewählt werden. Auf der rechten Seite im unteren Bereich kann anschließend der Button Generate betätigt werden, um das Layout im XML-Format zu erhalten. Die folgende erzeugte Beispielausgabe enthält als Grundlayout LinearLayout. Darin ist ein Button und ein ScrollView eingebettet. Innerhalb des XML-Elements ScrollView könnte z.B. ein TextView eingebettet werden. Bei entsprechend vielem Anzeigetext kann der Text dann gescrollt werden.
<?xml version="1.0" encoding="utf-8"?> <LinearLayout id="@+id/widget27" android:layout_width="fill_parent" android:layout_height="fill_parent" android:background="#ffffffff" xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" > <Button id="@+id/widget30" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="Button" > </Button> <ScrollView id="@+id/widget29" android:layout_width="wrap_content" android:layout_height="wrap_content" android:background="#ffffffff" xmlns:android="http://schemas.android.com/apk/res/android" > </ScrollView> </LinearLayout>
(Quelle: Android Goodies)
Heute möchte ich drei Verweise auf Foren posten, die sich mit der Plattform Android beschäftigen. Die Suchmaschinen-Experten kennen diese natürlich ;-) bereits. Zunächst stehen die englischsprachigen "Google-eigenen" Groups "Android Beginners" und "Android Developers" zur Verfügung:
http://groups.google.com/group/android-beginners/topics?gvc=2
http://groups.google.com/group/android-developers/topics?gvc=2
Ein weiteres Android-Forum ist unter
erreichbar. Es enthält interessante Unterforen zu Tutorials. Auch zur Nutzung von 3D-Grafiken auf der Android-Plattform mit OpenGL ES steht ein Unterabschnitt bereit.
Die Java/Linux-Plattform Android enthält die Dalvik Virtual Machine. Die virtuelle Maschine verarbeitet Dateien im Dex File Format. Diese DEX-Dateien können mit dem vorgefertigten Tool dexdump näher untersucht werden. Das Tool kann mit Hilfe der Shell der Android Debug Bridge (adb) aufgerufen werden. Ein Beispieldump einer DEX-Datei könnte dann wie folgt aussehen:
DEX version '009'
DEX file header:
magic : 'dex
009'
checksum : 8d233641
signature : 3c8d...8111
file_size : 2364
header_size : 92
link_size : 0
link_off : 0 (0x000000)
string_ids_size : 36
string_ids_off : 92 (0x00005c)
string_objects_size : 1
class_ids_size : 9
class_ids_off : 380 (0x00017c)
field_ids_size : 3
field_ids_off : 416 (0x0001a0)
method_ids_size : 13
method_ids_off : 452 (0x0001c4)
class_defs_size : 6
class_defs_off : 608 (0x000260)
Class #0 header:
class_idx : 0
access_flags : 131073 (0x20001)
superclass_idx : 7
interfaces_off : 0 (0x000000)
sfields_off : 0 (0x000000)
ifields_off : 0 (0x000000)
dmeths_off : 800 (0x000320)
vmeths_off : 820 (0x000334)
Class #0 -
Class name : 'test/android/hello/HelloAndroid'
Access flags : 0x20001 (PUBLIC OPTIMIZED)
Superclass : 'android/app/Activity'
Interfaces -
Static fields -
Instance fields -
Direct methods -
#0 : (in test/android/hello/HelloAndroid)
name : '<init>'
type : '()V'
access : 0x0001 (PUBLIC)
code -
registers : 3
ins : 1
outs : 1
source_idx : 7
insns : 6 16-bit code units
0005fc: |[0005fc] test/android/hello/
HelloAndroid.<init>:
()V
000600: 0720 |0000: move-object v0, v2
000602: 0701 |0001: move-object v1, v0
000604: 6f01 0000 0100 |0002: invoke-direct {v1},
android/app/Activity.
<init>:()V
// method@0000
00060a: 0e00 |0005: return-void
exceptions : (none)
positions : 1
0x0000 line=7
locals : 1
0x0001 - 0x0006 reg=0 this Ltest/android/hello/
HelloAndroid;
Virtual methods -
#0 : (in test/android/hello/HelloAndroid)
name : 'onCreate'
type : '(Landroid/os/Bundle;)V'
access : 0x0001 (PUBLIC)
code -
registers : 9
ins : 2
outs : 2
source_idx : 7
insns : 29 16-bit code units
00060c: |[00060c] test/android/
hello/HelloAndroid.
onCreate:(Landroid/os/
Bundle;)V
000610: 0770 |0000: move-object v0, v7
000612: 0781 |0001: move-object v1, v8
000614: 0703 |0002: move-object v3, v0
000616: 0714 |0003: move-object v4, v1
000618: fa02 4c00 4300 |0004:
+invoke-super-quick {v3, v4},
[004c] // vtable #004c
00061e: 2103 0300 |0007: new-instance v3,
android/widget/TextView
// class@0003
000622: 0736 |0009: move-object v6, v3
000624: 0763 |000a: move-object v3, v6
000626: 0764 |000b: move-object v4, v6
000628: 0705 |000c: move-object v5, v0
00062a: 6f02 0200 5400 |000d: invoke-direct {v4, v5},
android/widget/TextView.
<init>:(Landroid/
content/Context;)V
// method@0002
000630: 0732 |0010: move-object v2, v3
000632: 0723 |0011: move-object v3, v2
000634: 1804 0000 |0012: const-string v4,
"Hello Android!" // string@0000
000638: f802 e900 4300 |0014:
+invoke-virtual-quick {v3,v4},
[00e9] // vtable #00e9
00063e: 0703 |0017: move-object v3, v0
000640: 0724 |0018: move-object v4, v2
000642: f802 6200 4300 |0019:
+invoke-virtual-quick {v3,v4},
[0062] // vtable #0062
000648: 0e00 |001c: return-void
exceptions : (none)
positions : 5
0x0000 line=11
0x0007 line=12
0x0011 line=13
0x0017 line=14
0x001c line=15
locals : 3
0x0001 - 0x001d reg=0 this Ltest/android/hello/
HelloAndroid;
0x0002 - 0x001d reg=1 icicle Landroid/os/Bundle;
0x0011 - 0x001d reg=2 tv Landroid/widget/TextView;
Class #1 header:
...Der Dalvik-Bytecode bezüglich des Code-Arrays ist im Dexdump rot markiert. Es kann festgestellt werden, dass die folgenden Abbildungen bzw. Umkehrabbildungen (Dalvik-Bytecode --> Dalvik-Assemblersprache) gelten:
0720 --> move-object v0, v2 0701 --> move-object v1, v0 6f01 0000 0100 --> invoke-direct {v1}, android/app/Activity.<init>:()V 0e00 --> return-void 0770 --> move-object v0, v7 0781 --> move-object v1, v8 0703 --> move-object v3, v0 0714 --> move-object v4, v1 fa02 4c00 4300 --> +invoke-super-quick {v3, v4}, [004c] 2103 0300 --> new-instance v3, android/widget/TextView 0736 --> move-object v6, v3 0763 --> move-object v3, v6 0764 --> move-object v4, v6 0705 --> move-object v5, v0 6f02 0200 5400 --> invoke-direct {v4, v5}, android/widget/TextView.<init>: (Landroid/content/Context;)V 0732 --> move-object v2, v3 0723 --> move-object v3, v2 1804 0000 --> const-string v4, "Hello Android!" f802 e900 4300 --> +invoke-virtual-quick {v3,v4}, [00e9]] 0703 --> move-object v3, v0 0724 --> move-object v4, v2 f802 6200 4300 --> +invoke-virtual-quick {v3,v4}, [0062] 0e00 --> return-void
Durch den Dexdump wird auch deutlich, dass die wichtige Methode onCreate als "virtuelle Methode" eingestuft ist. So, genug von Androiden für heute. ;-)
(Quelle: Android Goodies)

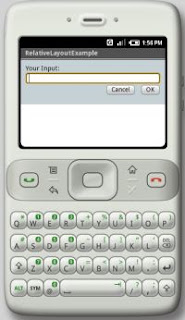

Android ermöglicht es, grafische Benutzeroberflächen (GUIs) mit Hilfe von XML-Dateien zu designen. Diese Vorgehensweise ähnelt damit dem Design von Webseiten, z.B. mit HTML. Eine XML-Datei main.xml zur Layoutgestaltung befindet sich dabei im Unterverzeichnis res/layout/. Das Display des Emulators soll eine einfache Textausgabe, ein Eingabefeld und zwei Buttons anzeigen.
Die für das Layout zuständige Datei main.xml könnte dann wie folgt aussehen:
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:background="#ffc5d1d4"
android:padding="10px">
<TextView id="@+id/label"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:text="Your Input:"/>
<EditText id="@+id/input"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:layout_below="@id/label"/>
<Button id="@+id/ok"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_below="@id/input"
android:layout_alignParentRight="true"
android:layout_marginLeft="10px"
android:text="OK"/>
<Button id="@+id/cancel"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_toLeft="@id/ok"
android:layout_alignTop="@id/ok"
android:text="Cancel" />
</RelativeLayout>Jetzt fehlt nur noch das kurze Java-Listing, das die Layout-Ressource lädt bzw. verarbeitet. Innerhalb der Methode onCreate ist hierzu der Aufruf von setContentView nötig. Die Applikation ist damit vollständig und kann aus Eclipse heraus gestartet werden.
/* RelativeLayoutExample.java */
package examples.android.relativelayoutexample;
import android.app.Activity;
import android.os.Bundle;
public class RelativeLayoutExample extends Activity {
/** Called when the activity is first created. */
@Override
public void onCreate(Bundle icicle) {
super.onCreate(icicle);
setContentView(R.layout.main);
}
}
Das Android-SDK stellt verschiedene sogenannte Views zur Verfügung, darunter auch das grafische Steuerelement ListView. Die zugehörige Klasse befindet sich im Paket android.widget. Ein ListView zeigt eine vertikale Liste im Display des Emulators an.
/* ListViewExample.java */
package examples.android.listviewexample;
import android.app.ListActivity;
import android.os.Bundle;
import android.widget.ArrayAdapter;
public class ListViewExample extends ListActivity {
@Override
public void onCreate(Bundle icicle) {
super.onCreate(icicle);
String[] str = new String[]{"Alida",
"Dennis",
"Clara"};
this.setListAdapter(new ArrayAdapter<String>(this,
android.R.layout.simple_list_item_1, str));
}
}Das String-Array str enthält die Zeichenketten, die im Display angezeigt werden sollen. Um auf eine Auswahl eines Listenelements reagieren zu können, müsste die Methode onListItemClick überschrieben (überlagert) werden. Ein Screenshot des Android-Emulators könnte dann wie folgt aussehen:
Naja, zumindest das Android-Logo hat einen helleren grünen Farbton.
(Quelle: Android Goodies)
Um bei der Farbe grün zu bleiben: Das anschließende kurze Java-Listing ist auch ein Android-Listing und erzeugt einen fließenden Hintergrundverlauf auf dem Display des Android-Emulators (Android-SDK, Eclipse und Plugin ADT).
/* GradientExample.java */
package examples.android;
import android.app.Activity;
import android.os.Bundle;
import android.graphics.drawable.GradientDrawable;
import android.graphics.drawable.GradientDrawable.Orientation;
import android.graphics.Color;
public class GradientExample extends Activity {
@Override
public void onCreate(Bundle icicle) {
super.onCreate(icicle);
GradientDrawable grad = new GradientDrawable(
Orientation.TOP_BOTTOM,
new int[] {Color.GREEN, Color.WHITE}
);
this.getWindow().setBackgroundDrawable(grad);
}
}
Dann ist ja doch alles grün - naja zumindest fast. ;-)
classes.dex
header:
header_file_signature (bytes): 100 101 120 10 48 48 57 0
header_1 (bytes): 65 54 35 141
header_2 (bytes): 60 141 61 87 68 75 195 95 199 97 5 66 32
252 0 100 245 158 129 17
header_length_file: 2364
header_length_header: 92
header_padding (bytes): 0 0 0 0 0 0 0 0
header_string_table_entries: 36
header_string_table_offset: 92
header_8 (bytes): 1 0 0 0
header_class_list_entries: 9
header_class_list_offset: 380
header_field_table_entries: 3
header_field_table_offset: 416
header_method_table_entries: 13
header_method_table_offset: 452
header_class_definition_table_entries: 6
header_class_definition_table_offset: 608
string table:
0. offset: 1806, length: 14, Hello Android!
1. offset: 1692, length: 3, ()V
2. offset: 1696, length: 28, (Landroid/content/Context;)V
3. offset: 1725, length: 22, (Landroid/os/Bundle;)V
4. offset: 1748, length: 22, (Landroid/view/View;)V
5. offset: 1771, length: 27, (Ljava/lang/CharSequence;)V
6. offset: 1799, length: 6,
7. offset: 1821, length: 17, HelloAndroid.java
8. offset: 1839, length: 1, I
9. offset: 1841, length: 19, Landroid/os/Bundle;
10. offset: 1861, length: 25, Landroid/widget/TextView;
11. offset: 1887, length: 33, Ltest/android/hello/
HelloAndroid;
12. offset: 1921, length: 27, Ltest/android/hello/R$attr;
13. offset: 1949, length: 31, Ltest/android/hello/
R$drawable;
14. offset: 1981, length: 29, Ltest/android/hello/R$layout;
15. offset: 2011, length: 29, Ltest/android/hello/R$string;
16. offset: 2041, length: 22, Ltest/android/hello/R;
17. offset: 2064, length: 6, R.java
18. offset: 2071, length: 20, android/app/Activity
19. offset: 2092, length: 23, android/widget/TextView
20. offset: 2116, length: 8, app_name
21. offset: 2125, length: 6, icicle
22. offset: 2132, length: 4, icon
23. offset: 2137, length: 16, java/lang/Object
24. offset: 2154, length: 4, main
25. offset: 2159, length: 8, onCreate
26. offset: 2168, length: 14, setContentView
27. offset: 2183, length: 7, setText
28. offset: 2191, length: 31, test/android/hello/
HelloAndroid
29. offset: 2223, length: 20, test/android/hello/R
30. offset: 2244, length: 25, test/android/hello/R$attr
31. offset: 2270, length: 29, test/android/hello/R$drawable
32. offset: 2300, length: 27, test/android/hello/R$layout
33. offset: 2328, length: 27, test/android/hello/R$string
34. offset: 2356, length: 4, this
35. offset: 2361, length: 2, tv
class list:
0. string pool index: 28, test/android/hello/HelloAndroid
1. string pool index: 32, test/android/hello/R$layout
2. string pool index: 29, test/android/hello/R
3. string pool index: 19, android/widget/TextView
4. string pool index: 30, test/android/hello/R$attr
5. string pool index: 33, test/android/hello/R$string
6. string pool index: 31, test/android/hello/R$drawable
7. string pool index: 18, android/app/Activity
8. string pool index: 23, java/lang/Object
...
Die DEX-Datei beginnt mit den Zahlenwerten 100 101 120 10 48 48 57 0. Beachtet man die Codierung nach ASCII folgt: d e x LF 0 0 9 NULL. Der Datei-Header gibt schon die Struktur
der Datei wieder: String-Tabelle, Klassenliste, Feldtabelle, Methodentabelle und ein Byteabschnitt zur Defintion von Klassen. In der Beipiel-DEX-Datei sind sechs Klassendefinitionen vorhanden. Eine .class-Datei enthält die Defintion einer einzigen Klasse (Interface).
Aber Androiden sind keine Aliens: Mit Hife des im Android-SDK enthaltenen Tools dx können .class-Dateien in .dex-Dateien konvertiert werden.
